產 品 說 明

振動送料機 PARTS FEEDER 作為用于機加工生產線以及組裝生產線的高性能零件供給系統的重要組成部分，產機振動送料機正在活躍于汽車,電機等廣泛的生產領域。 尤其是以由壓電陶瓷制成的壓電素子為驅動源的壓電式振動送料機具有快速的搬運速度，良好的耐久性，適用于微小零件供給的特點，是一種在很多方面都優于電磁式振動送料機的新型振動送料機。

電磁式直進振動機（彈簧片連接型）數據 CS-1 CS-2 CS-0

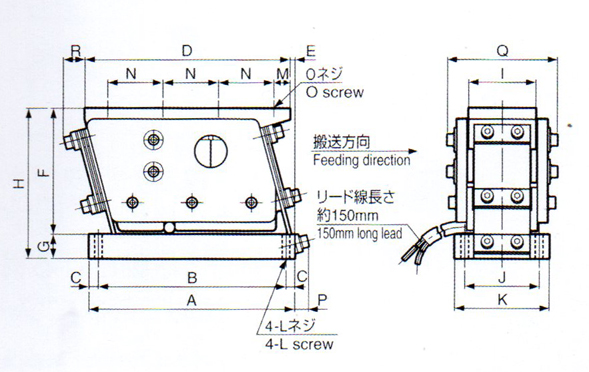

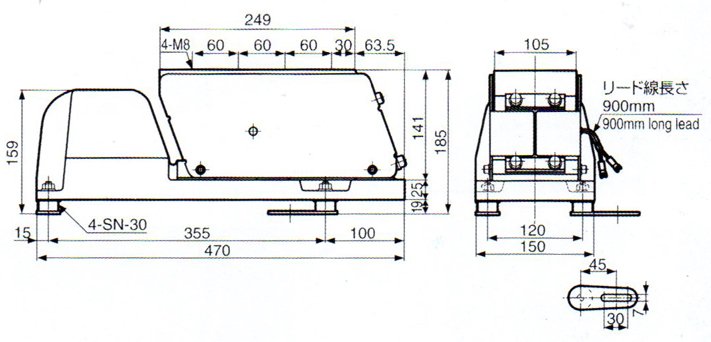

振動機外形尺寸圖

尺寸表單位：ｍｍ

型號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R
CS-1	140	128	6	140	3	86	16	102	45	52	64	M6	10	40×3	4-M5	約12	約75	約18
CS-2	192	176	8	192	4	118	22	140	62	70	88	M8	15	52×3	4-M6	約15	約102	約25
CS-0	100	90	5	100	2	60	12	72	32	36	45	M5	10	40×2	3-M4	約10	約52	約13

技術參數

	CS-1		CS-2		CS-0
彈片固定角度	15
輸入電壓(V)	100	200	100	200	100	200
額定電流(mA)	160	90	600	280	100	80
振動機重量(KG)	3.8		10			1.3
驅動波形	全波

電磁式直進振動機（彈簧片連接型）彈簧片尺寸數據
彈簧片尺寸
調整用彈簧片尺寸




型號	CS-1	CS-2	CS-0
A	57	78	40
B	38	52	26
C	45	62	31
D	20	28	14
φE	6	7	4.5
ｔ	(0.8)	(1.2)	(0.5)
	1.2	2.0	0.8
	2	3	1.2

電磁式直進振動機（彈簧片連接型）的軌道安裝尺寸(前后尺寸分配)數據尺寸圖



L尺寸基準表（單位 unit : mm）

	e														D	2/5D	E
	150	200	250	300	350	400	450	500	550	600	650	750	850	950
CS-1	-	-	66	91	-	-	-	-	-	-	-	-	-	-	140	56	3
CS-2	-	-	44	69	94	119	144	169	-	-	-	-	-	-	192	77	4
CS-0	33	58	83	-	-	-	-	-	-	-	-	-	-	-	100	40	2
