產品介紹

壓電式圓盤(PEF-***A(B))
■產品說明
壓電式振動送料機是以由鈦酸鹽和鋯酸鹽為主要成分的壓電陶瓷制成的壓電素子為驅動源的振動送料機。它是利用壓電素子的施加電壓產生機械變形的壓電效應（Piezo Effect）形成的振動來完成零件輸送的劃時代的送料機。 這種振動機用途廣泛，可通過中心固定或四周固定隨意安裝各種振動盤。由于驅動部沒有線圈，鐵芯，機械構造非常簡單，從而具有良好的耐久性。

■型號：
PEF- 90A、PEF-120A 、PEF-150A 、PEF-190A 、PEF-230A 、PEF-300A 、PEF-390B 、PEF-460B

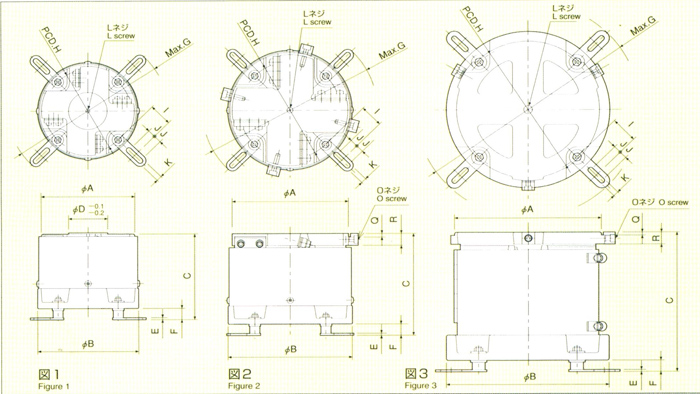

■振動機外形尺寸圖



■振動機外形尺寸表（單位 unit:mm)

型號/記號	A	B	C	D	E	F	G	H	I	J	K	L	O	Q	R	圖號
PEF-90A	90	100	100	50	2.3	15	175	80	30	10	7	M6	-	-	-	1
PEF-120A	120	130	115				205	110
PEF-150A	150	160	137	_			225	130				M8	4-M5	4.5	16	2
PEF-190A	190	210	187				290	180	35			M12	3-M5			3
PEF-230A	230	260	205				330	220					3-M8		19
PEF-300A	300	320	225		3.2	19	414	270	45	15
PEF-390B	390	440	252			26	534	380	50			M16	3-M10	6	24
PEF-460B	460	530	304		4.5	25	645	465	60		10		4-M10		25

■技術參數

型號		90A	120A	150A	190A	230A	300A	390B	460B
輸入電壓 AC(V)		0～250
消費電流(mA) （標準振動盤）		8	15	37	65	90	165
共振頻率(Hz+/10Hz) （標準振動盤）		255	240	233	210	165	152	120	100
彈簧片角度（標準） (θ°）		15
壓電素子型號		SR-1639B	SR-2443B	SR-3860B	SR-5086A1		SR-65100A1	SR-68105C	SR-80116A
壓電素子使用片數 (片pcs.)		2				3
噴涂顏色	外罩	日涂工 S3-309
	底座	日涂工 S2-1034
振動機重量 (Kg)		1.7	3.3	5.3	12.3	17.8	32.6	54	105
可承最大振動盤	直徑 φ(mm)	120	150	250	310	370	500	620	760
	重量	0.3	0.6	2	3	5	8	14	25
可承工件重量 (kg)		0.2	0.4	0.8	1.5	2.5	3	5
使用溫度 （℃）		0～40
使用濕度(%/RH) （無凝露）		10～90
適用 控制器	標準	P1系列		P3系列
	反饋控制	P1-F系列		P3-F系列
