■EA系列圓盤振動機
EA系列振動機具有100-180Hz的高振動頻率和0.6mm的小振幅，是適用于10mm以下的微小，精密工件和薄型工件的振動機，振盤直徑對應范圍為150-700mm，實現(xiàn)了高度可信的工件搬運。
■振動機外形尺寸
EA-15/20 単位：mm
尺寸圖   單位：mm

型號	H	φA	φB	M	φF
EA-15	130～133～136	160	150	M8	130
EA-20	152～155～158	210	200	M10	170

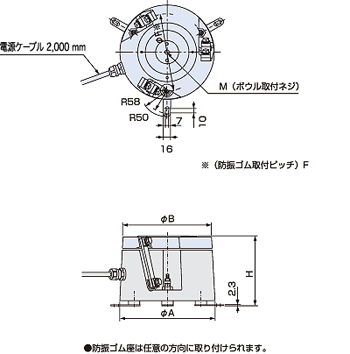

EA-25/30/38/45 單位：mm
尺寸圖 單位：mm

型號	H	φA	φB	M	φF	L	N	O	P	Q
EA-25	187～190～193	260	250	M12	216	58	50	16	7	10
EA-30	215～220～225	310	300	M12	252	85	75	20	7	20
EA-38	255～260～265	390	375	M16	324	85	75	20	7	20
EA-45	275～280～285	460	450	M16	390	85	75	20	7	20

■技術參數(shù)

型號		EA-15	EA-20	EA-25	EA-30	EA-38	EA-45
振動機外徑(mm)		160	210	260	310	390	460
振動機高度(mm)		130	155	190	220	260	280
振動機重量(kg)		8.5	17	30	47	81	115
彈簧片固定角度(度)		15
額定電壓(V)		200(注)
額定電流(A)		0.4	0.8	1.5	2.0	2.5	3.0
振動頻率(Hz)		100?180
標準盤直徑(mm) (圓筒型)		150	200	250	300	375	450
振動盤最大直徑(mm) (圓筒型)		250	330	420	500	600	700
最大振幅(mm) (標準圓筒型盤外圍)		0.6			0.8
最大裝載凈重(kg) (工件+振動盤)		2.3	4	8	12.5	17	26
導線		0.75×3芯				1.25×3芯
適用控制器	AC200V用	C10-1VF/1VFEF		C10-3VF/3VFEF
	AC100V用	C101VF/1VFEF+C10-TR		C10-3VF/3VFEF+C10-TR
