產 品 說 明

壓電系列 本系列擁有從總重量為0.25kg的小型振動機，到總重量為17kg，可承軌道最大重量為5kg，最大長度為700mm的大型振動機的多種機型。 最大的特點是通過控制器進行頻率調整，因此無需進行彈簧片調整。 擁有「直接連接式」「彈簧片連接式」「橡膠腳式」三種形式的振動機，可根據用途需要進行自由的選擇。

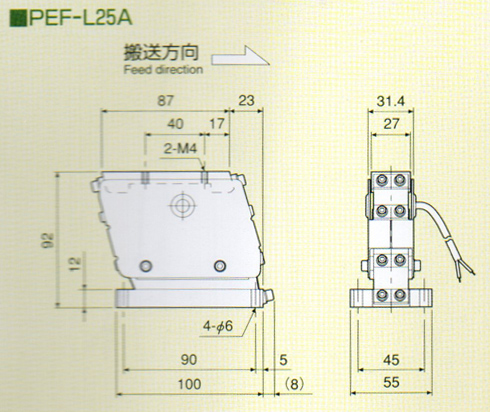

彈簧片連接式特點 通過彈簧片和安裝架臺進行連接固定，從而減輕了傳導給架臺的反彈力。 能夠平穩得輸送中、大形零件。 壓電式彈簧片連接型直進振動機數據 PEF-L25A 尺寸圖(導線長度1m)

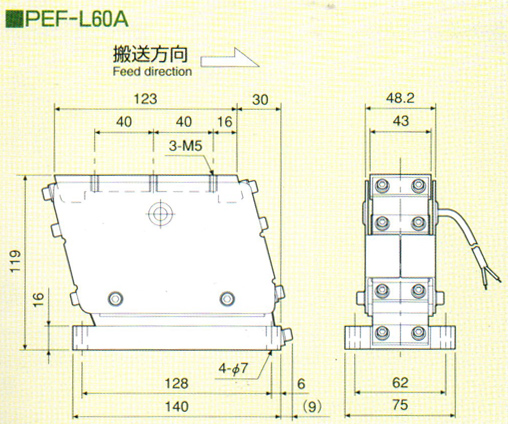

PEF-L60A 尺寸圖(導線長度1m)

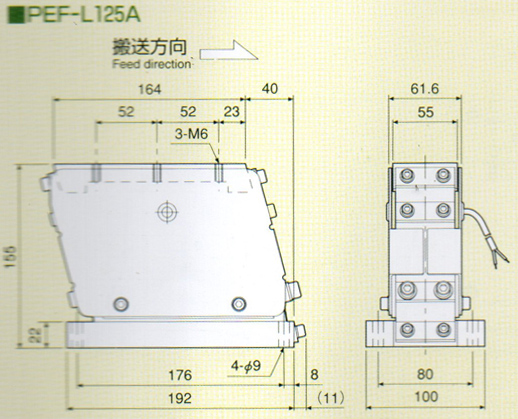

PEF-L125A 尺寸圖(導線長度1m)



型號		直接連接型		彈簧片連接型			橡膠腳型
		L5A	L15A	L25A	L60A	L125A	L30AG	L75AG	L150AG	L200AG	L250AG
輸入電壓 AC(V)		0～250
輸入頻率 (Hz)		60～300
輸入電流 (mA)		5	8	8	17	24	7	13	20	30	41
共振頻率 (Hz+/10Hz)		160	135	130	110	86	182	152	110	105	75
驅動源		壓電素子
軌道全長MAX (mm)		200	250	300	350	500	300	400	500	600	700
軌道寬度MAX (mm)		15	20	22	33	45	20	34	45	48	50
軌道重量MAX (kg)		0.2	0.3	0.5	1.2	2.5	0.6	1.5	3.0	4.0	5.0
使用溫度 （℃）		0～40
使用濕度（%/RH）		10～90
噴涂顏色		本體：日涂工 S2-1034 外罩：日涂工S3-309
本體重量 (kg)		0.5	0.8	1.4	3.8	9	2	3.5	7	13	18
適用控制器	標準	P１系列			P2系列		P１系列		P2系列
	反饋控制	P１-F系列			P2-F系列		P１-F系列		P2-F系列

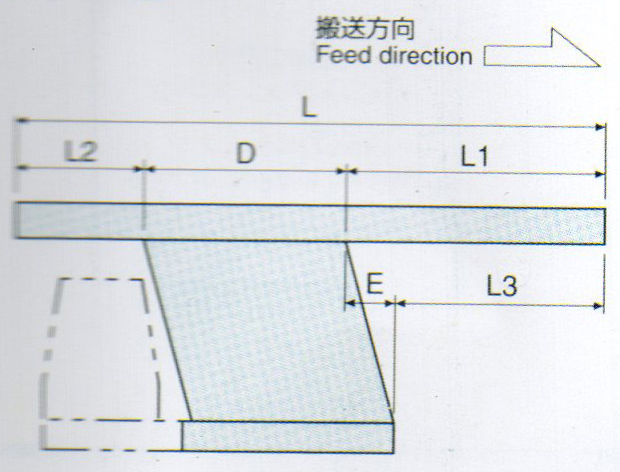

L1=1.5×L2



型號L	L3　[L3=0.6×（L-D）－E]												D	E
	150	200	250	300	350	400	450	500	550	600	650	700
L5A	2	32	-	-	-	-	-	-	-	-	-	-	82	39
L15A	-	14	44	-	-	-	-	-	-	-	-	-	106	43
L25A	15	45	75	105	-	-	-	-	-	-	-	-	87	23
L60A	-	16	46	76	106	-	-	-	-	-	-	-	123	30
L125A	-	-	-	42	72	102	132	162	-	-	-	-	164	40
L30AG	-	60	90	120	-	-	-	-	-	-	-	-	56	27
L75AG	-	-	74	104	134	164	-	-	-	-	-	-	72	33
L150AG	-	-	-	-	101	131	161	191	-	-	-	-	128	32
L200AG	-	-	-	-	-	-	124	154	184	214	-	-	170	44
L200AG	-	-	-	-	-	-	-	131	161	191	221	251	190	55
